金屬管浮子流量計的裝置控制系統及連接系統設計?
日期：2023-04-03 點擊量：
1.裝置控制系統設計

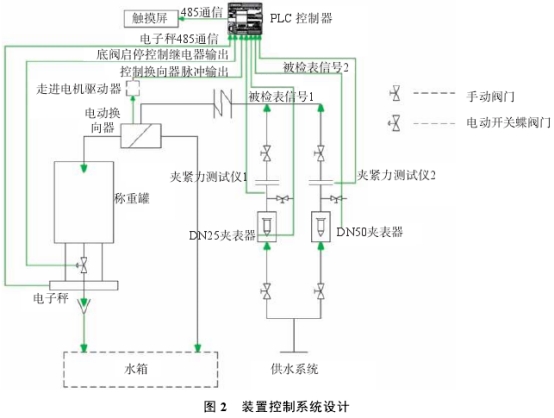

金屬管浮子流量計裝置控制部分主要包括夾緊力控制系統、換向器控制系統和稱重控制系統(圖2),獲取電子稱讀數、控制夾表器、控制換向器動作、控制底閥開關、脈沖計數等由計算機完成。在夾緊力控制系統的設計,上,考慮到被檢浮子流量計容易損壞,在每個夾表器.上安裝夾緊力傳感器(夾緊力測試儀1和夾緊力測試儀2)。當夾緊力過大時,由計算機進行夾緊力超限報警,提示操作人員停止夾緊動作;換向器控制系統中,換向器是液體流量裝置的重要組成部分,其不確定度大小對裝置整體合成不確定度有較大影響1011)影響換向器精度的主要因素是實際注水時間和觸發光電信號所產生時間之間的誤差凹本裝置采用步進電機驅動分水器換向,由PLC發送脈沖控制電機轉速、加速度和轉動角度。通過PLC的高速脈沖輸出通道,向換向器的步進電機驅動器按照勻加速-定速勻減速的方式發送脈沖,換向器電機帶著換向器導流體進行加速-勻速-減速的運行。精確控制換向器運動,保證裝置不確定度水平;稱重控制系統中,裝置主標準器高精度電子秤通過485通信模式,將傳感器讀數傳輸至PLC控制器,實現實時數據采集。
2.裝置連接系統設計

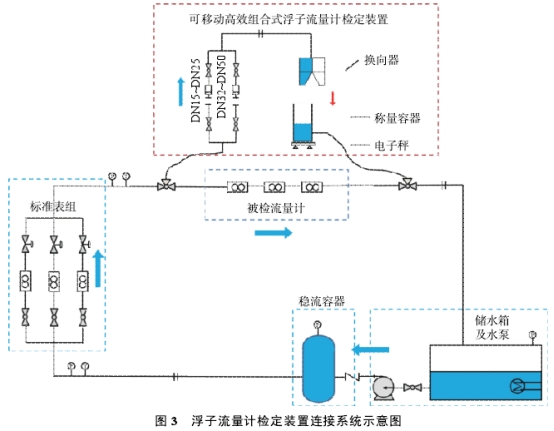

金屬管浮子流量計檢定裝置和液體流量裝置連接后的系統示意圖如圖3,組合裝置由儲水系統、水源循環穩壓系統、變頻調速系統、裝夾表系統、水流換向系統、計算機控制系統、標準器和儀表檢定管線系統組成。在水流量裝置管段前后安裝三通閥和預留旁路,通過控制三通閥實現水流在試驗管路和旁路之間的切換,三通閥的一端分別通過軟管與可移動浮子流量計檢定裝置的人、出口相連,形成浮子流量計檢定回路。浮子流量計檢定裝置和液體流量裝置連接成高效組合裝置,將水平流場轉換成適合浮子流量計檢定的垂直流場。
金屬管浮子流量計裝置控制部分主要包括夾緊力控制系統、換向器控制系統和稱重控制系統(圖2),獲取電子稱讀數、控制夾表器、控制換向器動作、控制底閥開關、脈沖計數等由計算機完成。在夾緊力控制系統的設計,上,考慮到被檢浮子流量計容易損壞,在每個夾表器.上安裝夾緊力傳感器(夾緊力測試儀1和夾緊力測試儀2)。當夾緊力過大時,由計算機進行夾緊力超限報警,提示操作人員停止夾緊動作;換向器控制系統中,換向器是液體流量裝置的重要組成部分,其不確定度大小對裝置整體合成不確定度有較大影響1011)影響換向器精度的主要因素是實際注水時間和觸發光電信號所產生時間之間的誤差凹本裝置采用步進電機驅動分水器換向,由PLC發送脈沖控制電機轉速、加速度和轉動角度。通過PLC的高速脈沖輸出通道,向換向器的步進電機驅動器按照勻加速-定速勻減速的方式發送脈沖,換向器電機帶著換向器導流體進行加速-勻速-減速的運行。精確控制換向器運動,保證裝置不確定度水平;稱重控制系統中,裝置主標準器高精度電子秤通過485通信模式,將傳感器讀數傳輸至PLC控制器,實現實時數據采集。
2.裝置連接系統設計
金屬管浮子流量計檢定裝置和液體流量裝置連接后的系統示意圖如圖3,組合裝置由儲水系統、水源循環穩壓系統、變頻調速系統、裝夾表系統、水流換向系統、計算機控制系統、標準器和儀表檢定管線系統組成。在水流量裝置管段前后安裝三通閥和預留旁路,通過控制三通閥實現水流在試驗管路和旁路之間的切換,三通閥的一端分別通過軟管與可移動浮子流量計檢定裝置的人、出口相連,形成浮子流量計檢定回路。浮子流量計檢定裝置和液體流量裝置連接成高效組合裝置,將水平流場轉換成適合浮子流量計檢定的垂直流場。
