當前位置：首頁 > 產品中心 > 流量?jī)x表系列 > 空氣流量計 > HD-LU空氣流量計 空氣流量計
HD-LU空氣流量計
日期：2020-11-29 點擊量：
恒大儀表向您推薦（夾持式渦街流量計，夾持式溫壓一體渦街流量計，溫度補償夾持式渦街流量計，壓力補償夾持式渦街流量計）

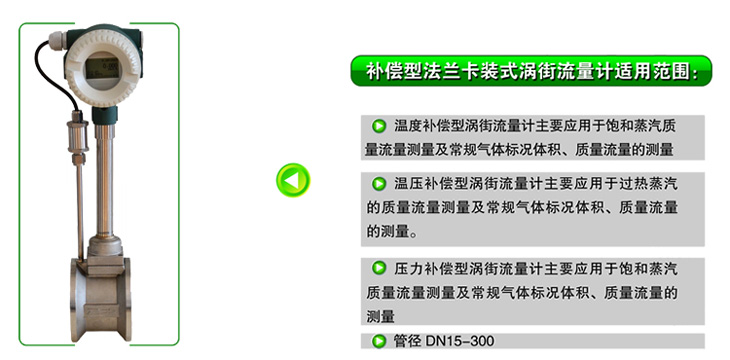

溫壓補償夾持式空氣流量計簡介：
智能渦街流量計系列采用卡門渦街原理制造，具有測量精度高、量程比寬、功耗低、結構簡單牢固、安裝方便、操作簡單、壓力損失小、免現場調試等優點，是目前比較理想的蒸汽計量?jī)x表。
溫壓補償夾持式空氣流量計產品優勢：
智能渦街流量計系列采用卡門渦街原理制造，具有測量精度高、量程比寬、功耗低、結構簡單牢固、安裝方便、操作簡單、壓力損失小、免現場調試等優點，是目前比較理想的蒸汽計量?jī)x表。
溫壓補償夾持式空氣流量計產品優勢：
▲不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。
▲安全防爆，適用于惡劣環境。
▲無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。
▲采用微功耗高新技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。
▲溫壓補償一體化設計。 王
▲電流輸出均為電隔離型，具有良好的共模干擾抑制能力。
▲同時顯示流量值與累計流量值，不必輪流切換。
▲采用抗振探頭，有效消除外界振動影響。
▲電路采用表面貼裝工藝，結構緊湊，可靠性高。
▲采用分體式信號轉換器，電纜zui長10米。
▲量程比寬達20:1。：
▲整體結構設計合理，動態測量范圍寬，壓力損失小。
▲分體式渦街流量計采用不銹鋼材質，可適用于腐蝕性介質的測量。
▲現場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接。
溫壓補償夾持式主要技術參數：
?測量介質： 蒸汽；
?應用場合： 所有生產和使用蒸汽的現場；
?最高介質溫度：350℃（電容式可以達到400℃）；
?最高工作壓力：1.6MPa～25MPa；
?準確度：1.0級、1.5級；
?防爆等級：ExdIIBT4；
?防護等級：普通型IP65，潛水型IP68；
?環境溫度：-40℃～+55℃；
?本體材質：1Cr18Ni9T i（其它材料協議）；
?允許振動加速度：壓電式0.2g，電容式1.0-2.0g；

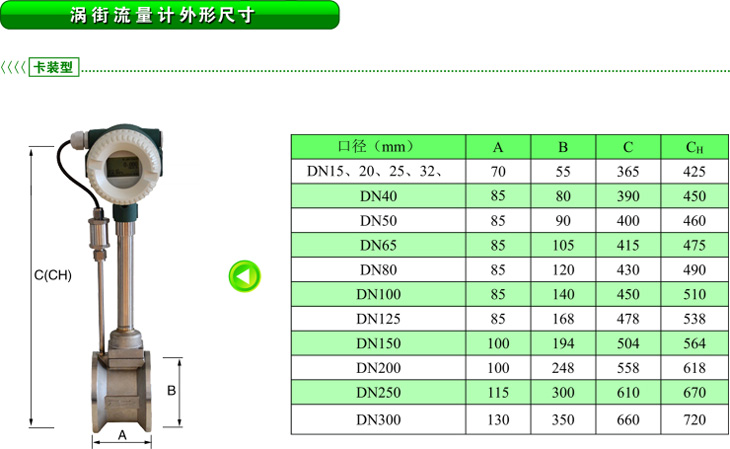

溫壓補償夾持式連接方式及規格：
?內/外螺紋連接式：DN15～DN50；
?卡箍式：DN15～DN50；
?卡裝夾持式、法蘭連接式：DN15～DN300；
?簡易/球閥插入式：DN200～DN2000。
溫壓補償夾持式選型建議：
根據智能渦街流量計系列之溫壓補償渦街流量計的結構特點，分類為一體式和分體式兩種。
一體式測量飽和蒸汽時，集渦街流量傳感器、溫度傳感器（或壓力傳感器）和顯示儀于一體，具有智能溫度（或壓力）補償功能，自帶3.6V高能鋰電池或24VDC（通常在需要脈沖信號輸出、二線制4～20mADC輸出或RS485通訊時采用）供電，就地液晶顯示介質溫度（℃）【或工作壓力（MPa）】、瞬時質量流量（Kg/h）和累計質量流量（Kg）。
一體式測量過熱蒸汽時，集渦街流量傳感器、溫度傳感器、壓力傳感器和顯示儀于一體，具有智能溫度、壓力補償功能，自帶3.6V高能鋰電池或24VDC（通常在需要脈沖信號輸出、二線制4～20mADC輸出或RS485通訊時采用）供電，就地液晶顯示介質溫度（℃）、工作壓力（MPa）、瞬時質量流量（Kg/h）和累計質量流量（Kg）。
分體式測量飽和蒸汽時，由渦街流量傳感器、溫度傳感器（或壓力傳感器）和智能流量顯示積算儀三部分組成，具有智能溫度（或壓力）補償功能，由智能流量顯示積算儀遠程顯示介質溫度（℃）【或工作壓力（MPa）】、瞬時質量流量（Kg/h）和累計質量流量（Kg）。
分體式測量過熱蒸汽時，由渦街流量傳感器、溫度傳感器、壓力傳感器和智能流量顯示積算儀四部分組成，具有智能溫度、壓力補償功能，由智能流量顯示積算儀遠程顯示介質溫度（℃）、工作壓力（MPa）、瞬時質量流量（Kg/h）和累計質量流量（Kg）。
需要特別指出的是，當只要求測量工況體積流量時（我們將其定義為普通型，通常適用于介質溫度和工作壓力基本恒定的場合），無論是一體式還是分體式，均不具有智能溫度、壓力補償功能，也無溫度傳感器和壓力傳感器的配置，此時只顯示瞬時工況體積流量（m3/h）和累計工況體積流量（m3）。
溫壓補償夾持式測量范圍：
為了方便選型，我們將蒸汽的工況體積流量簡單的定義為工作狀況（實際介質溫度和工作壓力）下的體積流量。
▲安全防爆，適用于惡劣環境。
▲無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。
▲采用微功耗高新技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。
▲溫壓補償一體化設計。 王
▲電流輸出均為電隔離型，具有良好的共模干擾抑制能力。
▲同時顯示流量值與累計流量值，不必輪流切換。
▲采用抗振探頭，有效消除外界振動影響。
▲電路采用表面貼裝工藝，結構緊湊，可靠性高。
▲采用分體式信號轉換器，電纜zui長10米。
▲量程比寬達20:1。：
▲整體結構設計合理，動態測量范圍寬，壓力損失小。
▲分體式渦街流量計采用不銹鋼材質，可適用于腐蝕性介質的測量。
▲現場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接。
溫壓補償夾持式主要技術參數：
?測量介質： 蒸汽；
?應用場合： 所有生產和使用蒸汽的現場；
?最高介質溫度：350℃（電容式可以達到400℃）；
?最高工作壓力：1.6MPa～25MPa；
?準確度：1.0級、1.5級；
?防爆等級：ExdIIBT4；
?防護等級：普通型IP65，潛水型IP68；
?環境溫度：-40℃～+55℃；
?本體材質：1Cr18Ni9T i（其它材料協議）；
?允許振動加速度：壓電式0.2g，電容式1.0-2.0g；
溫壓補償夾持式連接方式及規格：
?內/外螺紋連接式：DN15～DN50；
?卡箍式：DN15～DN50；
?卡裝夾持式、法蘭連接式：DN15～DN300；
?簡易/球閥插入式：DN200～DN2000。
溫壓補償夾持式選型建議：
根據智能渦街流量計系列之溫壓補償渦街流量計的結構特點，分類為一體式和分體式兩種。
一體式測量飽和蒸汽時，集渦街流量傳感器、溫度傳感器（或壓力傳感器）和顯示儀于一體，具有智能溫度（或壓力）補償功能，自帶3.6V高能鋰電池或24VDC（通常在需要脈沖信號輸出、二線制4～20mADC輸出或RS485通訊時采用）供電，就地液晶顯示介質溫度（℃）【或工作壓力（MPa）】、瞬時質量流量（Kg/h）和累計質量流量（Kg）。
一體式測量過熱蒸汽時，集渦街流量傳感器、溫度傳感器、壓力傳感器和顯示儀于一體，具有智能溫度、壓力補償功能，自帶3.6V高能鋰電池或24VDC（通常在需要脈沖信號輸出、二線制4～20mADC輸出或RS485通訊時采用）供電，就地液晶顯示介質溫度（℃）、工作壓力（MPa）、瞬時質量流量（Kg/h）和累計質量流量（Kg）。
分體式測量飽和蒸汽時，由渦街流量傳感器、溫度傳感器（或壓力傳感器）和智能流量顯示積算儀三部分組成，具有智能溫度（或壓力）補償功能，由智能流量顯示積算儀遠程顯示介質溫度（℃）【或工作壓力（MPa）】、瞬時質量流量（Kg/h）和累計質量流量（Kg）。
分體式測量過熱蒸汽時，由渦街流量傳感器、溫度傳感器、壓力傳感器和智能流量顯示積算儀四部分組成，具有智能溫度、壓力補償功能，由智能流量顯示積算儀遠程顯示介質溫度（℃）、工作壓力（MPa）、瞬時質量流量（Kg/h）和累計質量流量（Kg）。
需要特別指出的是，當只要求測量工況體積流量時（我們將其定義為普通型，通常適用于介質溫度和工作壓力基本恒定的場合），無論是一體式還是分體式，均不具有智能溫度、壓力補償功能，也無溫度傳感器和壓力傳感器的配置，此時只顯示瞬時工況體積流量（m3/h）和累計工況體積流量（m3）。
溫壓補償夾持式測量范圍：
為了方便選型，我們將蒸汽的工況體積流量簡單的定義為工作狀況（實際介質溫度和工作壓力）下的體積流量。
|
儀表口徑
|
工況體積流量范圍(m3/h)
|
輸出頻率(HZ)
|
|
15
|
2.2-20
|
260～2000
|
|
20
|
4-50
|
210～1900
|
|
25
|
8.8-55
|
190～1140
|
|
32
|
10-150
|
156～1080
|
|
40
|
27-205
|
140～1040
|
|
50
|
35-380
|
94～1020
|
|
65
|
60-800
|
94～940
|
|
80
|
86-1100
|
55～690
|
|
100
|
133-1700
|
42～536
|
|
125
|
150-2800
|
38～475
|
|
150
|
347-4000
|
33～380
|
|
200
|
560-8000
|
22～315
|
|
250
|
890-11000
|
18～221
|
|
300
|
1360-18000
|
16～213
|
|
（200）
|
700-7500
|
85～880
|
|
（250）
|
1100-11400
|
85～880
|
|
（300）
|
1560-15600
|
85～880
|
|
（350）
|
2100-21000
|
85～880
|
|
（400）
|
2750-27000
|
85～880
|
|
（450）
|
3500-37000
|
85～880
|
|
（500）
|
4300-43000
|
85～880
|
|
（600）
|
6100-61000
|
85～880
|
|
（800）
|
11000-110000
|
85～880
|
|
（1000）
|
17000-170000
|
85～880
|
|
>（1000）
|
協議
|
